Pré-rétro-ingénierie par OSINT — identification matérielle complète avant réception.
Identification¶
| Champ | Valeur |
|---|---|
| FRU | 03X7217 (variante EU) |
| FCC ID | A5MM123 (IC : 5903G-M123) |
| Grantee | A5M (Lenovo) |

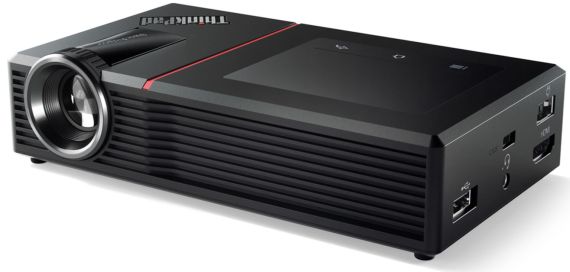

| Product code | M123 (ThinkPad Stack Projector) |
Recherche FCC : https://
www .fcc .gov /oet /ea /fccid
Plateforme¶
| Composant | Référence | Notes |
|---|---|---|
| SoC | Intel Cherry Trail Z8550 (x86) | Atom x5 quad-core, sSpec SR2KH |
| GPU | Intel HD Graphics Gen8 | Pilotable par i915 |
| RAM | 2 Go LPDDR3 1600 | Maximum Z8550 : 8 Go |
| Stockage | eMMC SanDisk 16 Go | Layout à déterminer |
| EC / puces support | ITE ×2 | À confirmer |
Radio¶
Module USI WM-BAC-BM-19 basé sur un SiP Broadcom BCM43455 (alias Cypress/Infineon CYW43455, nom de code « Cobra »).
| Fonction | Bus | Driver Linux | À dumper |
|---|---|---|---|
| Wi-Fi | SDIO | brcmfmac | brcmfmac43455-sdio.bin + brcmfmac43455-sdio.txt (NVRAM) |
| Bluetooth | UART | hciattach | BCM4345C0.hcd |
⚠️ Le NVRAM est propre à l’appareil (calibrage RF) : à extraire intact du dump.
Fabricant radio : https://
www .usiglobal .com /tw
Affichage¶
DLP : Texas Instruments Pico DLP. Modèle exact à déterminer (logo DLP visible sur la puce, à l’opposé du module radio). C’est le seul composant sans pilote Linux natif à ma connaissance.
Logiciel¶
Voir Lenovo ThinkPad Stack Assistant.
Firmware¶
Depuis archive.org, à valider dès réception du produit
| Champ | Valeur | Intérêt port |
|---|---|---|
| Projector Model | M123 | recoupe le FCC A5MM123 |
| Kernel | 3.14.55x86_64 | x86_64 confirmé — branche alignée sur Android-x86 6.0 |
| Android | 6.0.1 | base à reproduire |
| System Version | 2.2.5 | référence OTA projecteur |
| Release | g_pi_stack-user 6.0.1 | build user, non-root d’origine |
| Build | majian@build.local, 2017-08-09 | toolchain / date de compile |
Le
3.14.55x86_64valide la cible Android-x86 Marshmallow comme étant la plus proche.
Cibles OS envisagées¶
LineageOS — pas de branche x86 maintenue
Android-x86 — modernité + pilotes DLP/SST conservés nativement
Arch Linux — DLP interne à porter
Le seul front ouvert est la référence exacte du contrôleur DLP TI. Tout le reste est identifié, documenté et de difficulté bornée.
