Lenovo ThinkPad Stack Assistant - Expériences ◆ Experiments

Analyse et rétro-ingénierie du protocole vers le routeur et le projecteur en vue d’un éventuel portage Linux.

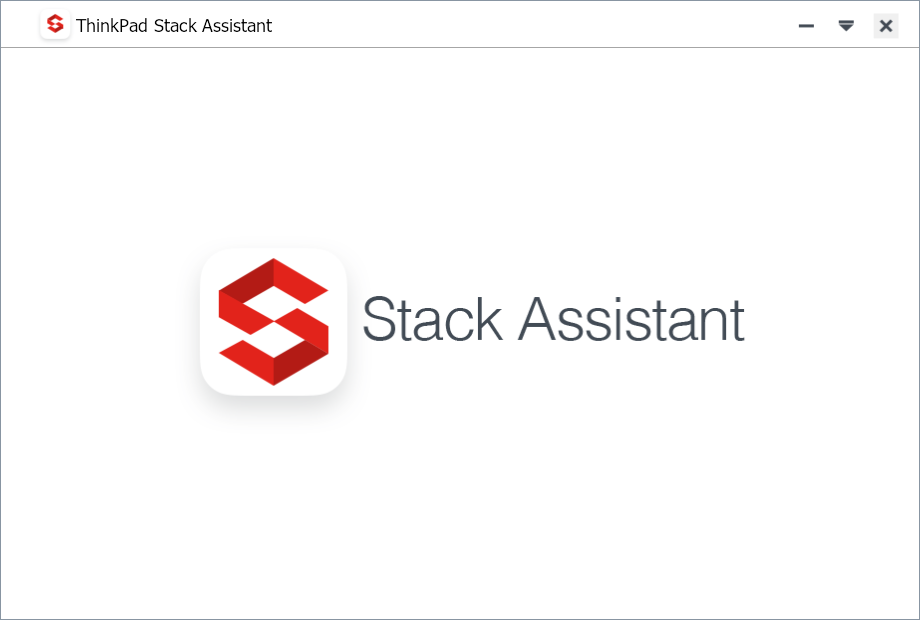

Lenovo ThinkPad Stack Assistant splash screen — Splash screen de la version Microsoft Windows.

Logiciel¶

Configuration et mise à jour du routeur et/ou du projecteur.

Officiel : Lenovo ThinkPad Stack Assistant
Alternative archivée : https://archive.org/details/lenovothinkpadstackdocumentation

OS pris en charge¶

Microsoft Windows
iOS (disparu de l’App Store)
Android (com.lenovo.stackable, disparu du Play Store, corrompu sur le site offciel)

Dernière(s) version(s)¶

2.0.6 (Mai/Juin 2017).

Surface de rétro-ingénierie¶

Hotspot Wi-Fi : SSID par défaut StackProjector-XXXX (XXXX = 4 derniers caractères du MAC), mot de passe affiché par défaut — vecteur d’accès local.
Serveur d’OTA : l’app interroge un serveur de mise à jour interne (projecteur + routeur) — à capturer en trafic réseau.
Protocole de pilotage : l’app pilote le projecteur à distance (Home/Settings, keystone, cast) via le Wi-Fi — à désosser (apktool/jadx).
Limite de conception : projecteur en mono-utilisateur (le HDD tolère jusqu’à 5 connexions) — à lever côté port.

Protocole¶

(résolu par désassemblage Android apk v2.0.6)

Découverte : mDNS/DNS-SD, browse _http._tcp., filtre serviceName ∋ “StackProjector”, resolveService → host:port dynamique. IP projecteur statique connue : 192.168.33.100.

Projecteur (pilotage) : socket TCP, payload JSON. Clés vues : keystone_status, keystone_level (String). Cast/settings = autres clés JSON à capturer. Timeout applicatif via setSoTimeout.
Routeur (config + OTA) : HTTP, serveur Boa, gateway 192.168.33.254. OTA = POST multipart /boafrm/formUpload (Referer /upload.htm, cookie lenovo_user=admin; lenovo_password=, champ submit-url=/upload.htm) → GET /countDownPage.htm (reboot).
SSH tunnel loopback : 127.0.0.1:2223 et :8988 = ports forwardés locaux, PAS la surface réseau du projecteur.
Partage HDD : http://192.168.33.254/Share_page.html?file= (routeur-relais).

JSON¶

Clés du ReceivingThread (v2.0.6)

Affichage / Projection¶

Clé	Type (déduit)	Rôle
`keystone_status`	String	État correction trapèze
`keystone_level`	String	Niveau correction trapèze
`bright`	String	Luminosité (ancienne ?)
`brightness`	String	Luminosité (nouvelle ?)
`input-source`	String	Source active (hdmi/usb/miracast…)
`hdmi`	String	État/port HDMI
`hdmi_audio`	String	Audio sur HDMI

Audio¶

Clé	Type	Rôle
`speaker`	String	Volume/haut-parleur interne
`volumn`	String	⚠️ typo Lenovo — volume (à reproduire à l’identique)

Batterie / Powerbank¶

Clé	Type	Rôle
`powerbank`	String	Mode batterie externe
`battery-level` / `battery_level`	String	Niveau (%) — deux variantes de séparateur
`battery-status` / `battery_status`	String	État (charging/discharging/full)
`lowpower`	String	Alerte batterie faible

Stockage / HDD¶

Clé	Type	Rôle
`hdd`	String	Présence HDD interne
`hddname`	String	Nom/volume
`hddnum`	String	Nombre partitions/disks
`hddtotalcapacity`	String	Capacité totale
`hddtype`	String	Type (SSD/HDD/…)
`usbhdd`	String	Présence USB
`usbhddpath`	String	Mountpoint
`usbhddsize`	String	Taille

Cast / Média¶

Clé	Type	Rôle
`isMiracast`	String	Miracast actif
`isPlayer`	String	Lecteur multimédia actif
`multiCast`	String	Mode multi-écran
`path`	String	Chemin fichier en cours

Réseau / Connectivité¶

Clé	Type	Rôle
`bluetooth`	String	État BT
`isAPState`	String	Mode point d’accès
`router`	String	État/rôle routeur

Système / Device¶

Clé	Type	Rôle
`agent_version`	String	Version agent embarqué
`version`	String	Version firmware
`name`	String	Nom de l’appareil
`language`	String	Langue UI
`locale` / `localeid`	String	Locale
`country`	String	Pays
`accessbility`	String	⚠️ typo — accessibilité
`allowNonMarket`	String	Sideloading autorisé

Horloge¶

Clé	Type	Rôle
`year` `month` `day` `hour` `minute`	String	Date/heure (probablement en réponse à un `check`)

Protocole / Contrôle¶

Clé	Type	Rôle
`check`	String	Requête de synchronisation d’état
`result`	String	Réponse générique
`ret`	String	Code retour
`Full`	String	⚠️ majuscule — réponse complète ?

Observations critiques pour le portage¶

Typos à préserver : volumn (pas volume), accessbility (pas accessibility). Le projecteur attend ces chaînes exactes.
Doublons de séparateur : battery-level / battery_level, battery-status / battery_status, bright / brightness. Deux générations de firmware coexistent dans le parser — le port doit accepter les deux ou trancher.
Tout est String (y compris ce qui devrait être Int/Boolean). Le getInt/getBoolean du grep lit probablement une autre classe (le SendingThread ou un handler séparé). Le ReceivingThread parse tout en String.
Full avec majuscule : probablement un flag de réponse complète vs incrémentale. À confirmer en écoutant le flux.
Pas de clé power / on / off : l’extinction passe peut-être par result ou par fermeture de socket. À vérifier.
